IGBT（绝缘栅双极晶体管）是电力电子设备的“心脏”——在工厂变频器里控制电机转速、在光伏逆变器中完成直流到交流的转换、在家电电磁炉中实现高频加热-6-5。一旦IGBT出问题，轻则设备停机，重则整机烧毁。检测IGBT的门道远比拿万用表测电阻复杂：选错万用表档位测不出结果、静态测试正常但上电就炸管、同一故障在不同行业设备上表现迥异……这些都是检测中踩不完的坑。

本文结合工业变频器和家电逆变器两大应用场景，从万用表静态检测到示波器动态分析，分层次拆解IGBT好坏的判断方法，帮助电子维修人员、企业质检从业者和电子爱好者精准定位故障，快速完成元器件好坏判断。

一、IGBT检测核心工具介绍（分新手基础款与专业进阶款）

新手必备工具（适配工业维修入门与家电维修场景）：

• 数字万用表：首选带二极管测试档的数字万用表。万用表是IGBT静态检测的核心工具，用于测量PN结正向压降和极间电阻-66。指针式万用表同样适用，但需拨到R×10KΩ档——R×1KΩ档及以下内部电池电压太低，无法使IGBT导通，测不出好坏-67。

• 绝缘电阻测试仪（兆欧表） ：500V及以上规格，用于检测G-E极与C极之间的绝缘电阻是否达标（正常应>100MΩ）-38。

• 防静电手环/接地设备：IGBT栅极氧化层极易被静电击穿，检测时务必佩戴，工厂批量检测场景更需严格执行-41。

• 镊子和放大镜：用于引脚清理和目视检查，查看是否有烧黑、炸裂、引脚虚焊等外观损伤。

专业进阶工具（适配工厂流水线批量检测与高精度质检）：

• 示波器：建议带宽200MHz以上，用于捕捉IGBT的开关波形，分析开通延迟、关断拖尾等动态性能-64。

• 双脉冲测试平台：行业公认的IGBT动态特性检测方案，配合可编程脉冲发生器和高精度电压/电流探头，可测量开关损耗、导通电阻、电压尖峰等核心参数-57-64。

• IGBT静态参数测试仪：如SC5016等专业设备，可完成IGBT在1600A/5000V以下的全参数自动化测试，支持在线检测——无需从电路板上拆卸IGBT即可判断好坏-51。

• 红外热像仪：用于工作状态下的温度分布检测，发现局部过热点和散热故障-38-41。

二、IGBT检测安全注意事项（行业适配版）

检测IGBT时安全永远是第一位，以下4条为核心红线：

1. 断电并充分放电：测试前必须彻底切断设备电源，重中之重——IGBT模块内的储能电容可能带有高压残余电荷。关闭电源后，用放电电阻或短路线对母线电容充分放电，再用万用表验证直流母线电压已降至安全范围（通常<10V）-66-67。

2. 防静电措施不可省略：IGBT栅极是绝缘结构，静电放电可能直接击穿栅极氧化层导致器件报废。工厂批量检测场景需设置专门的防静电工作台，佩戴接地手环，使用防静电镊子操作-41。

3. 拆除负载侧连线：检测变频器或逆变器内的IGBT模块时，需先拆除负载侧（U、V、W三相）导线，避免外围电路干扰测量结果-67。

4. 驱动电路断电验证：检测前确认驱动电路已断电，部分IGBT模块集成了保护电路，若驱动板仍带电会干扰门极状态，导致误判。

三、IGBT基础认知（适配工业与家电精准检测）

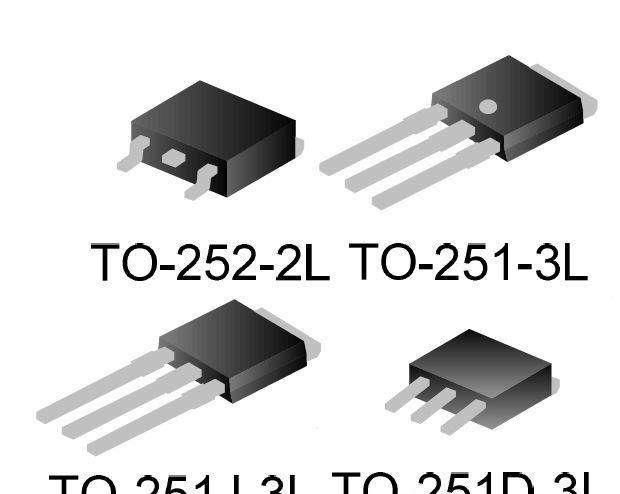

IGBT是带有栅极（G）、集电极（C）、发射极（E）的三端全控型功率半导体器件-6。理解以下三个核心要点对后续检测至关重要：

• 内部结构：IGBT内部集成了一个寄生体二极管（续流二极管），从发射极指向集电极，这是万用表二极管档测量的核心依据——正向导通时会有0.3~0.7V的压降-48。

• 关键参数：不同行业设备对IGBT参数要求不同。工业变频器通常使用1200V1700V高压IGBT，光伏逆变器对低损耗和高鲁棒性有苛刻要求-；家电设备如电磁炉、变频空调则常用650V1600V耐压等级，工作频率在16kHz~60kHz区间-20-21。

• 损坏类型：实际维修中，IGBT多为击穿短路损坏（引脚间阻值很小）-37，少部分为开路损坏或性能退化（导通压降升高、关断拖尾加剧）。

四、基础检测法：目视初筛与导通快速判断（新手快速排查）

在动用仪器前，先做三步快速初筛，有时能直接锁定故障：

• 外观检查：查看IGBT表面是否有炸裂、鼓包、烧黑痕迹，引脚有无氧化腐蚀或断裂。工业变频器IGBT模块炸管时往往伴随明显的封装破损和焦糊味。

• 引脚放电：检测前用金属镊子或导线短接G-E、G-C两极各约2~3秒，释放栅极可能积累的静电，防止检测时误触发导通-37。

• 通断快速判断：用万用表电阻档（200Ω档）测量C-E两脚——若读数接近0Ω，说明已击穿短路；若读数无穷大且无论如何都无法导通，可能为开路或栅极完全失效。

五、万用表检测IGBT方法（新手重点掌握，适配工业/家电维修场景）

万用表检测是IGBT好坏判断中最基础、最实用的方法，分四个关键步骤：

1. 引脚极性识别

将万用表拨至R×1KΩ档（指针表）或电阻档（数字表）。若某一极与另外两极的阻值均为无穷大，且调换表笔后仍然无穷大，则该极为栅极G-67-68。剩余两极用万用表测量：测得阻值较小的一次中，红表笔接的为集电极C，黑表笔接的为发射极E-67。

2. 体二极管检测（判断击穿短路与开路）

万用表调至二极管档：

• 红表笔接E极、黑表笔接C极：正常应显示0.3~0.7V的正向压降（体二极管正向导通），具体数值因IGBT型号和万用表型号而异-48。

• 表笔反接（红表笔C、黑表笔E） ：应显示“OL”或无穷大（体二极管反向截止）-38。

异常判断：

• 双向均显示导通（低阻值/低压降）→ C-E击穿短路-38

• 正向无压降显示且反向无变化 → 内部开路或体二极管损坏

3. 栅极绝缘检测

用二极管档或电阻档测量G极与E极之间、G极与C极之间的正反向阻值：

• 正常应为极高阻值（兆欧级）或显示“OL”

• 若出现固定低阻值（如千欧以下），说明栅极氧化层击穿，IGBT已损坏-40

4. 触发导通验证（指针万用表专有技巧）

将指针万用表拨至R×10KΩ档（关键：必须使用R×10K档，否则无法触发导通），黑表笔接C极、红表笔接E极，此时指针应在零位-67-68。用手指同时触碰G极和C极（使人体感应电压施加到栅极），此时IGBT应被触发导通，指针摆向阻值较小的方向并稳定；再用手同时触碰G极和E极（短接栅极放电），IGBT应关断，指针回零。若能完成上述动作，说明IGBT基本正常-67。

数字万用表用户：部分数字万用表输出电压不足以触发IGBT导通，此时可考虑搭建简易驱动电路（+15V栅极驱动）进行动态验证。

六、变频器/逆变器IGBT模块专业检测方法（进阶精准检测）

工业变频器中的IGBT模块多为多芯片集成封装，检测方法与分立IGBT有所不同。以常见的六相逆变模块为例：

第一步：二极管档检测续流二极管

拆除负载侧U、V、W导线，万用表调至二极管档：

• 红表笔接P（集电极端）、黑表笔依次测U、V、W → 正常应为无穷大

• 黑表笔接P、红表笔测U、V、W → 正常应显示约0.4V左右的正向压降

• 红表笔接N（发射极端）、黑表笔测U、V、W → 正常应显示约0.4V

• 黑表笔接N、红表笔测U、V、W → 正常应为无穷大

各相之间的正反向特性必须一致，若某相与其他相数值差异明显，说明该相IGBT性能劣化，应予更换-67-37。

第二步：门极性能检测

用万用表二极管档测量栅极G与发射极E之间的正反向特性：

• 两次测量结果均为最大值（无穷大）→ 门极正常

• 有数值显示 → 门极性能变差，模块应更换

• 测试结果为0（短路）→ 门极已被击穿短路，且模块上的保护稳压管通常也一并损坏-37-67

第三步：电容档辅助验证（进阶）

将万用表调至电容档，红表笔接G极、黑表笔接E极，测量门极-发射极之间的内部电容容值（通常几nF到几十nF），记录数据后交换表笔再测一次。将此数据与该模块内其他IGBT芯片或同型号正常模块对比，数值应相近-48。

七、不同类型IGBT的检测重点（工业变频/家电应用分场景）

工业变频器用IGBT模块（1200V~1700V，大电流） ：

• 重点检测C-E击穿短路——变频器IGBT损坏多为击穿，且往往伴随驱动电路的损坏-41

• 检测驱动回路：查看驱动电压是否在正常范围（通常+15V导通、-8V关断）

• 注意散热片接触状况——IGBT过热烧毁在工业场景中极为常见，检测时应同时检查散热风扇和导热硅脂状态

光伏逆变器用IGBT模块（低损耗优化型） ：

• 重点检测导通压降VCE(sat)是否超出规格——导通损耗增大意味着器件性能退化-49

• 关注开关损耗是否异常升高，可通过示波器观察开关波形判断

家电用分立IGBT（电磁炉、变频空调、IH电饭煲） ：

• 电磁炉IGBT工作频率较高（16kHz~60kHz），需同时检测动态开关性能-20

• 注意反并联二极管是否同步损坏——家电IGBT炸管时常伴随整流桥、保险管的连锁损坏

八、行业常见检测误区（避坑指南）

误区1：用R×1K档测IGBT好坏。
危害：R×1K档万用表内部电池电压仅1.5V左右，无法使IGBT导通，会误判为开路损坏-67。必须用R×10K档或二极管档加触发验证。

误区2：只测静态参数，不测动态开关特性。
危害：IGBT静态正常但动态性能劣化（开关延迟过大、关断拖尾严重）在上电带载时同样会烧管。专业质检场景必须结合示波器或双脉冲测试验证动态特性-40-64。

误区3：测试前未对母线电容充分放电。
危害：变频器母线电容可能残留数百伏高压，表笔触碰瞬间会造成IGBT二次击穿，甚至引发电弧伤人。

误区4：未区分在线与离线检测差异。
危害：在电路板上直接测量时，外围电路（驱动电阻、保护二极管）会干扰阻值读数，导致误判为短路或开路。判断前应先查阅电路图，确认哪些元件并联在IGBT引脚上。

误区5：忽略温度对检测结果的影响。
危害：IGBT在常温下测试正常，但在高温工作环境下可能出现热稳定性差、自动导通等问题-40。怀疑热故障时可用热风枪局部加热后复测。

九、行业典型案例（实操参考）

案例一：工厂变频器上电跳闸故障

现象：某工厂22kW变频器每次上电即跳闸，熔断器烧毁。检修思路：首先断电放电，拆除负载侧U、V、W导线。用万用表二极管档检测IGBT模块各相C-E间特性——发现U相对P端双向均导通（阻值极低），而V、W相正常。判断U相IGBT已击穿短路。进一步检查驱动电路，发现该相驱动光耦也已损坏。更换IGBT模块和驱动光耦后，变频器恢复正常。

案例二：电磁炉间歇加热故障

现象：电磁炉能开机但加热时断时续，功率不稳定。排查过程：断电放电后取出IGBT（通常为TO-247封装分立管），用万用表二极管档检测体二极管——正向压降约0.5V正常，但栅极G对发射极E间电阻仅数百欧姆（正常应为兆欧级），说明栅极绝缘已轻微受损。更换IGBT后，电磁炉恢复稳定加热。拆解旧管发现栅极附近有静电击穿痕迹。

十、IGBT检测核心（工业与家电高效排查策略）

分级排查策略是最科学的检测逻辑：

1. 第一层：静态快速排查（万用表二极管档+电阻档）→ 判断击穿短路、开路、体二极管损坏

2. 第二层：栅极性能验证（绝缘电阻检测+电容值比对）→ 判断栅极绝缘是否完好

3. 第三层：动态功能验证（搭建简易驱动电路或使用示波器）→ 验证IGBT能否正常导通和关断

4. 第四层：专业仪器精测（双脉冲测试/IGBT测试仪）→ 评估开关损耗、关断拖尾等参数

高效检测口诀：先放后测不断电，触发导通用十千；C-E测体二极管，栅极绝缘看高阻；六相模块对相测，动态测试不偷懒。

十一、IGBT检测价值延伸（维护与采购建议）

日常维护建议：

• 工业变频器建议每半年对IGBT模块进行一次静态检测（万用表体二极管+栅极绝缘测试）

• 保持散热系统清洁——散热片积灰是IGBT过热的头号杀手

• 定期检查驱动电路输出波形，确保驱动电压幅值和上升沿质量达标

• 用电设备频繁启动的场合（如起重机、注塑机），建议加装浪涌抑制器保护IGBT

采购与选型建议：

• 购买IGBT时要求供应商提供出厂检测报告，重点核对VCE(sat)导通压降、ICES截止漏电流等关键参数

• 同一设备中建议使用同一批次、同一型号的IGBT模块，以保证并联均流性能

• 家电维修场景中，建议选用原厂或经过认证的替代型号，避免因参数不匹配导致二次损坏

• 质检验收时可要求第三方检测机构按照GB/T 29332-2012标准进行抽样检测-34-27
